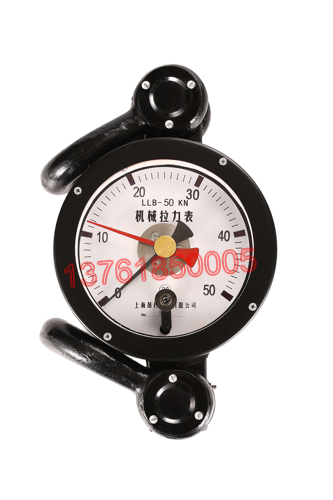

一、10噸機械式拉力計用途

　　本產品用在石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量。同時還應用于拖拉機、碼頭船舶、汽車運輸、電力線路架設、建筑等行業的牽引力測量。

全國各大油田是我公司的主要用戶。機械式拉力表應用在鉆井作業中，指示鉆桿懸重，防止卡鉆、打鉆事故；應用在井下作業施工中，指示修井作業車絞盤牽引力的大小，防止井管拔脫和井架損壞，起著重要的安全防護作用。

　　二、結構及工作原理

　　1、結構分三部分：連接件部分、放大裝置部分、顯示部分。

　　2、工作原理

　　當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。

　　三、主要技術參數

　　1、儀表準確度為2.0級

　　2、引用誤差≤±2%F.S

　　3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%

　　4、型號、測量范圍、外形尺寸、重量

 四、油田鉆井、煤田勘探推薦推薦下列型號儀表

注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
　　 五、使用方法
　　 1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
　　 2、為防止意外，在表后應備裝一條保護鋼絲繩。

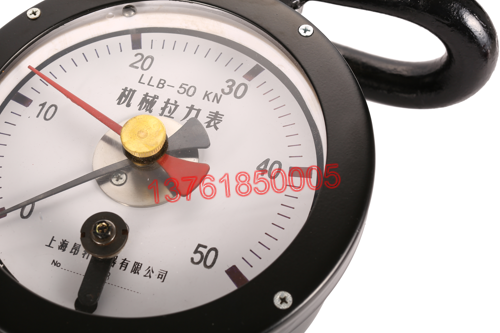

　　 3、調零：在加載之前，使用前應使主動針（黑色指針）對準零位線，調整方法；旋轉位于殼外下側調零旋鈕即可，另外，應使被動針（紅色指針）與主動針重合。調整方法：旋轉位于表玻璃中心的復位旋鈕即可
　　 4、檢查裝卡狀態，確認裝卡牢固后方可加載。

　　 六、安裝方式按下圖。

七、注意事項?
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。使用拉力計時禁止撞擊或跌落，加卸載荷應平穩緩慢，使用后應放在干燥處防止受潮
4、安全使用拉力表非常重要，如進行維修時應返回我公司。
　 由于擅自維修產生不良后果，我公司不負責任。
